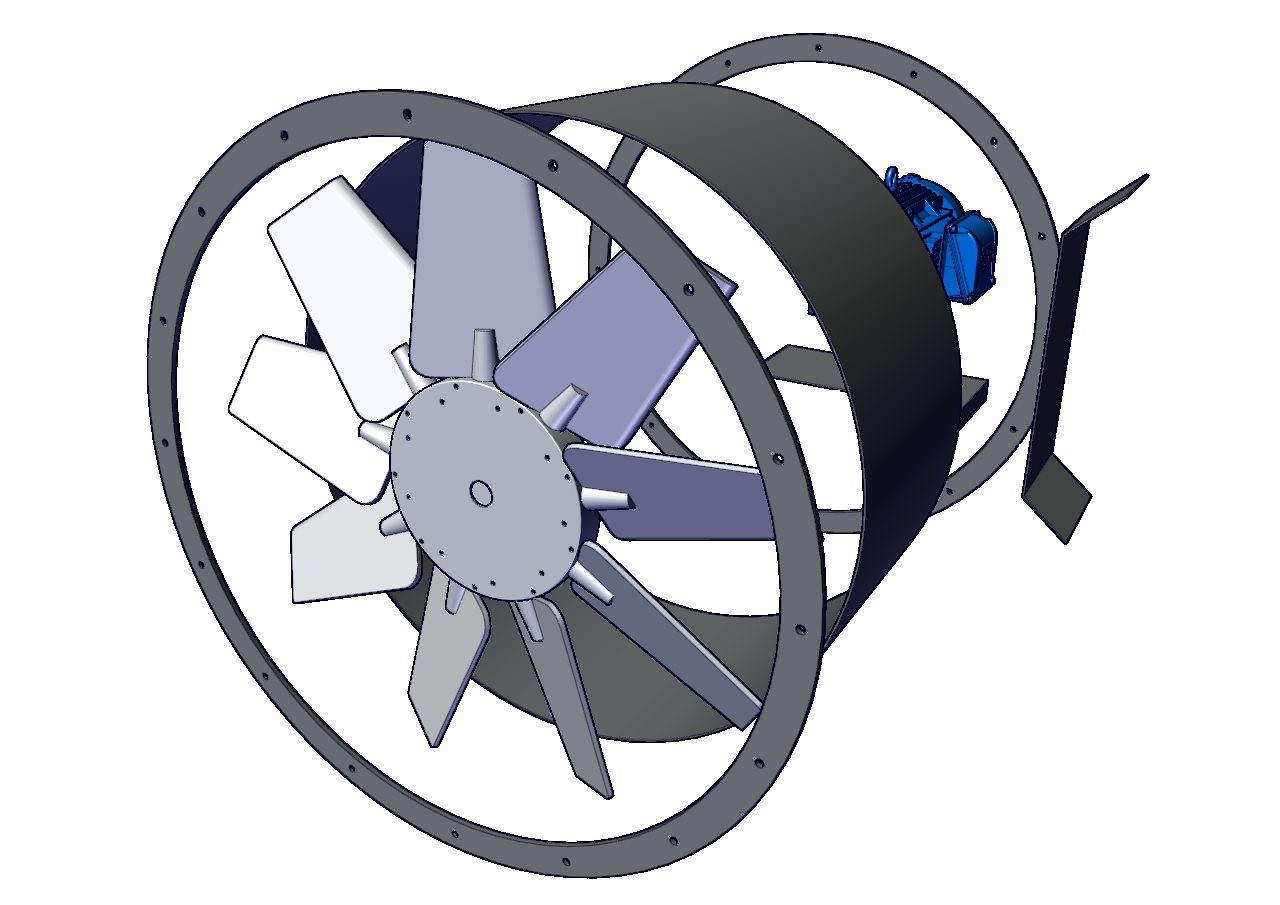

Ventilador turboaxial de acople directo uso industrial

Modelo TGT de ángulo variable

Diámetros de 1000 mm y 1250 mm

Extractores   helicoidales   tubulares, trifásicos, disponibles en 2 diámetros 1000 mm y
1250 mm con caudales desde 10,000 hasta 120,000 m3/h.



Modelos de mayores prestaciones bajo demanda.


Sentido doble del aire motor-hélice.

Características

Carcasa: En placa galvanizada rolado en caliente.



Hélice: De 3, 6 o 9 aspas con ángulos de inclinación variables, lo que permite obtener la más completa gama de caudales y presiones. Construidas en aluminio.



Motor: Todos  los  motores  de  1.1  KW  (1.5 HP) a 15 KW (20 HP) son diseñados y fabricados en armazones de aluminio. Los motores de 18.5 KW (25 HP) a 37 KW (50 HP) son diseñados y manufacturados en armazones de hierro fundido.



Todos los motores cuentan con protección IP55, lo cual garantiza la protección contra ambientes húmedos o polvosos. Los motores son totalmente cerrados con ventilación exterior. Los sistemas de aislamiento son clase “F”, con un incremento de temperatura clase “B”

Aplicaciones

Túneles, estacionamientos, presurizaciones en conductos, cabinas de ascensores, tiro mecánico de chimeneas, casetas de pintura, procesos industriales en general, minas, etcétera.

Capacidades

Planos de dimensiones
